progeCAD的六大輸入法_極座標追蹤輸入法(1)

此輸入法可說是正交輸入法的延伸，但比正交輸入法更有彈性，可以自己定義生成的倍數角，以下介紹兩種極座標輸入方式之實例。

極座標角度測量為「絕對」

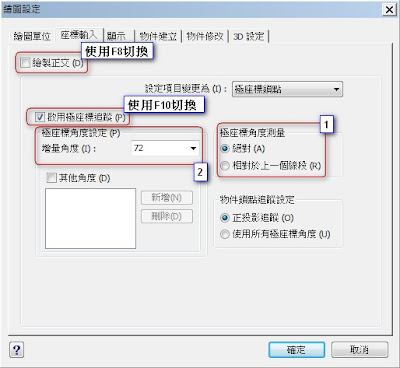

以繪製等角五邊形來作實例，由下圖所示，在狀態列上之極座標處按下滑鼠右鍵後，選擇設定後按下滑鼠左鍵，即會出現圖之畫面，在【1】的部分裡選擇「絕對」，在【2】的部分裡「極座標增量角度」設定為72度。極座標角度測量為「絕對」

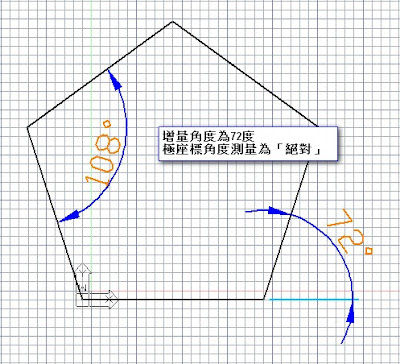

        使用上述所設定的數值，開始繪製正五邊形，如下圖，一開始先畫一條直線，然後開始繪製72度角的線段。決定線段長後，開始把線段移至約72度的角度時，會呈現出虛線的型態，此時線段會被像磁鐵般被吸住固定在72度，按下滑鼠左鍵即可定位在72度。接著，在144度角再繪製另一線段，依此類推，最後繪製出如下圖所示的圖形。
