弧 ARC

說明：繪製任何大小的弧。

作法：

1.指令工作區鍵入：ARC
2.指令工作區鍵入：A
2.繪圖 \ 弧..
3.工具列 \ 弧..

選項功能：
弧的起點→用弧的起點來繪製弧，可使用角度、中心點、弧的方向、端點、半徑來決定弧。

C（中心點）→從中心點開始繪製弧，可使用端點、角度、弦長來決定弧。

F（跟隨）→接續上一個繪製的點，繼續繪製弧。

範例：弧的起點→三點定弧

1.點選弧。
2.決定弧的起點。
3.決定第二點。
4.決定第三點（端點）。
5.按Enter結束。

範例：弧的起點→角度→端點

1.指令區鍵入A。
2.決定弧的起點。
3.選擇角度鍵入A。
  此為決定弧的角度，數值介於大於0度小於360度的值，當等於180度
  時，呈半圓狀態。

4.選擇端點（直按按Enter）
  決定端點的數值，當角度等於180度時，決定端點代表的是直徑；當不
  等於180時，其決定的端點為弦。

範例：弧的起點→角度→中心點

1.指令區鍵入A。
2.決定弧的起點。
3.選擇角度鍵入A。
  此為決定弧的角度，數值介於大於0度小於360度的值，當等於180度
  時，呈半圓狀態。
4.選擇中心點鍵入C。
  決定中心點至弧的半徑，如圖，依滑鼠游標指定方向或者是利用相對極座標指定方向後，設定半徑為50。

範例：弧的起點→中心點→端點

1.指令區鍵入A。
2.決定弧的起點。
3.選擇中心點鍵入C。
  決定中心點C的位置，通常是利用相對極座標的輸入方式，例如圖之“@-100 <0”，由-100開始是因為這樣才會從0度角開始做端點。
4.選擇端點（直接按Enter）
  決定端點的位置，因為在（3）是使用長度100、角度0，因此，在此設定為@100，而角度則可設定所需的數值，在此我們設定為60度。

範例：弧的起點→中心點→角度

1.指令區鍵入A。
2.決定弧的起點。
3.選擇中心點鍵入C。
  決定中心點C的位置，通常是利用相對極座標的輸入方式，例如圖之“@-100 <0”，由-100開始是因為這樣才會從0度角開始做端點。
4.選擇角度鍵入A
  直接決定角度，因為之前是使用@-100<0，因此角度會從0度逆時針遞增，在此我們設定為60度。

範例：弧的起點→中心點→弦長

1.指令區鍵入A。
2.決定弧的起點。
3.選擇中心點鍵入C。
  決定中心點C的位置，通常是利用相對極座標的輸入方式，例如圖之“@-100 <0”，由-100開始是因為這樣才會從0度角開始做端點。
4.選擇弦長鍵入L
  直接決定弦長，由查表得知半徑100，60度角的弦長為100，因此我們弦長設定為100。

範例：弧的起點→方向→弧的初始方向

1.指令區鍵入A。
2.決定弧的起點。
3.選擇方向鍵入D。
  決定該弧的初始方向，這句話的意思是從何角度開始延展，例如圖之 ，我們可以假設從0度角開始延展，其中@20000是可以輸入任意值的，我們主要是要“<”後面的角度值，此例是0度。
4.決定端點（弦長的終點）
  決定好弧的初始方向後，開始決定端點，端點是由弧的起點（弦長的起點）算起，此例是用相對極座標，從起點對應至200長度且轉角為90度畫出半圓弧。

範例：弧的起點→端點→中心點

請先設定好三個單點，其代為起點、端點、中心點。
1.指令區鍵入A。
2.決定弧的起點，在此我們使用物件鎖點到單點。
3.選擇端點鍵入E。
  我們使用物件鎖點到單點，例如圖之 ，注意，此端點不是弧的端點。
4.決定中心點
  決定好弧的起點及受限端點後，開始決定中心點，弧長會受限在中心點與端點連成的直線之交點。

範例：弧的起點→端點→角度

請先設定好二個單點，其代為起點、端點。
1.指令區鍵入A。
2.決定弧的起點，在此我們使用物件鎖點到單點。
3.選擇端點鍵入E。
  我們使用物件鎖點到單點，例如圖之 ，注意，此端點即為弧的端點，與上例是不一樣的。
4.決定角度鍵入A。
  決定好弧的起點及端點後，開始決定角度，弧的角度受限於弧的起點與端點之間。

範例：弧的起點→端點→方向

請先設定好二個單點，其代為起點、端點。
1.指令區鍵入A。
2.決定弧的起點，在此我們使用物件鎖點到單點。
3.選擇端點鍵入E。
  我們使用物件鎖點到單點，例如圖之 ，注意，此端點即為弧的端點。
4.決定方向鍵入d。
  決定好弧的起點及端點後，最後決定弧的角度，弧的角度受限於切線的起始方向。

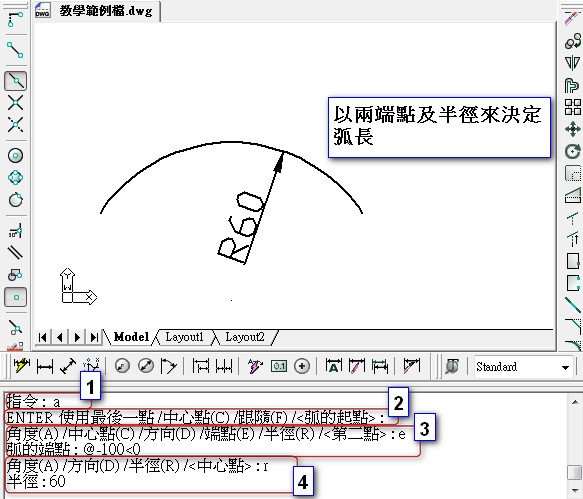

範例：弧的起點→端點→半徑

1.指令區鍵入A。
2.決定弧的起點。
3.選擇端點鍵入E。
  我們以長度100，角度0，來決定端點 注意，此端點即為弧的端點。
4.決定半徑鍵入R。
  決定好弧的起點及端點後，最後決定弧的半徑，弧的半徑會受限於弧的起點及端點。

範例：弧的起點→半徑→夾角

1.指令區鍵入A。
2.決定弧的起點。
3.選擇半徑鍵入R。
  決定弧的半徑。
4.決定夾角鍵入IA。
  決定弧的夾角。
  決定弦的方向，逆時針為正，順時針為負，如圖，以弧的起點為基準點，旋轉了225度。

範例：弧的起點→半徑→弧的端點

1.指令區鍵入A。
2.決定弧的起點。
3.選擇半徑鍵入R。
  決定弧的半徑。
4.決定弧的端點。
  如圖，當決定的端點大於所設定的直徑，其弧的起點至弧的端點所決定的是直徑。如圖，當決定的端點小於所設定的直徑，其弧的起點至弧的端點所決定的是弦。

範例：弧的中心點→端點

1.指令區鍵入A。
2.選擇中心點鍵入C。
  決定中心點位置，如圖，此例使用絕對座標（0,0）
3.決定起點。
  此例使用絕對座標設起點為（50,0）。
4.決定端點。
  此例使用絕對座標設端點為（0,50）。

範例：弧的中心點→角度

1.指令區鍵入A。
2.選擇中心點鍵入C。
  決定中心點位置。
3.決定起點。
  此例使用相對極座標設起點為距離中心點100，角度0度的位置。
4.選擇角度鍵入A。
  此例使用角度為60度。

範例：弧的中心點→弦長

1.指令區鍵入A。
2.選擇中心點鍵入C。
  決定中心點位置。
3.決定起點。
  此例使用相對極座標設起點為距離中心點100，角度0度的位置。
4.選擇弦長鍵入L。
  此例使用弦長為90。

範例：跟隨

1.指令區鍵入A。
2.選擇跟隨鍵入F。
  跟隨是指會以前一指令所作的點來做起始點，如圖，以L線段的端點做起始點，繪製出弦長100，角度60度的弧。
