橢圓 ELLIPSE

說明：建立有長軸與短軸之橢圓。
作法：
1.指令工作區鍵入：Ellipse
2.指令工作區鍵入：EL
3.下拉式功能表 \ 繪圖 \ 橢圓..
4.繪圖工具列 \ 橢圓..

選項功能：

橢圓軸的第一端點→使用長軸與短軸來繪製橢圓。

中心點→先決定中心點擺放位置，再使用長軸與短軸繪製圓。

弧→利用橢圓的特性的來繪製弧。

範例：以橢圓軸的第一端點繪製橢圓。

1.指令區鍵入EL。
2.直接決定長軸的兩端點。
  決定第一端點，此例以絕對座標設定在（50,0）。
  決定第二端點，此例以絕對座標設定在（100,0）。
3.決定「其他的軸」。
  此例其他的軸意思為短軸的其中之一端點，只要輸入距離即可，此例我們輸入10，即可得短軸距離為20。

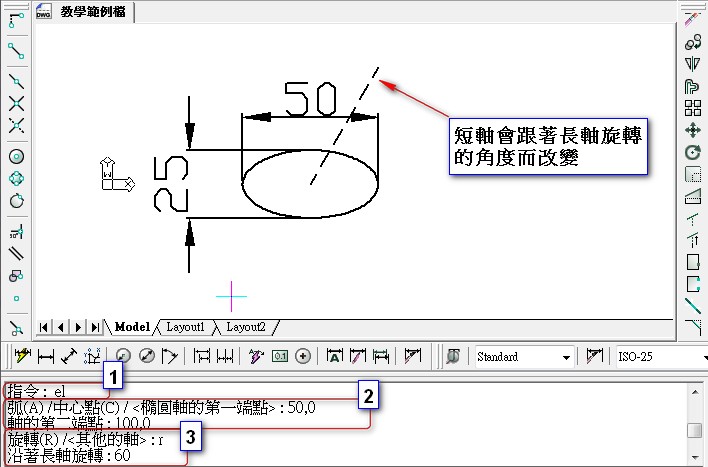

範例：橢圓軸的第一端點→旋轉。

1.指令區鍵入EL。
2.直接決定長軸的兩端點。
  決定第一端點，此例以絕對座標設定在（50,0）。
  決定第二端點，此例以絕對座標設定在（100,0）。
3.選擇旋轉鍵入R。
  以長軸為基準開始旋轉長軸，此時短軸也會跟著變動。此例，我們設旋轉60度，因此短軸長度為25。

範例：中心點→其他的軸。

1.指令區鍵入EL。
2.選擇中心點鍵入C。
  決定橢圓的中心點位置，此例以絕對座標設定在（150,0）。
  決定端點，此例以絕對座標設定在（200,0），注意，此設定是指從圓心到端點的距離，因此長軸的總長度會是100。
3.直接決定「其他的軸」。
  設定短軸的距離，此例設為30，因此短軸總長為60。
  使用旋轉（R），與「範例：橢圓的第一端點→旋轉」相似，因此不再累述。

範例：弧→中心點→旋轉。

此功能為把橢圓切成橢圓弧。
1.指令區鍵入EL。
2.選擇弧鍵入A
3.選擇中心點鍵入C
  決定中心點的位置，此例為（300,0）。
  決定軸的端點，此例為（350,0）.
4.直接決定「其他的軸」
  短軸我們設定為20。
5.直接決定「弧的起始角度」。
  此例設定為45度角，也就是從45度角繪製橢圓弧。
6.選擇夾角鍵入I
  此例設定夾角為180度，也就是此橢圓弧會至45度+180度=225度為止。

範例：弧→中心點→其他的軸→參數。

1.指令區鍵入EL。
2.選擇弧鍵入A
3.選擇中心點鍵入C
4.直接決定「其他的軸」
5.選擇參數鍵入P。
  此例設為60。
6.選擇起始參數。
  此例設定為120度。

  參數是使用向量方式建立橢圓弧，其方程式為：
P(u) = c + a*cos(u) + b*sin(u)
其中c指的是橢圓的中心點，而a和b指的是長軸與短軸。
