標註設定---線 & 標註變數

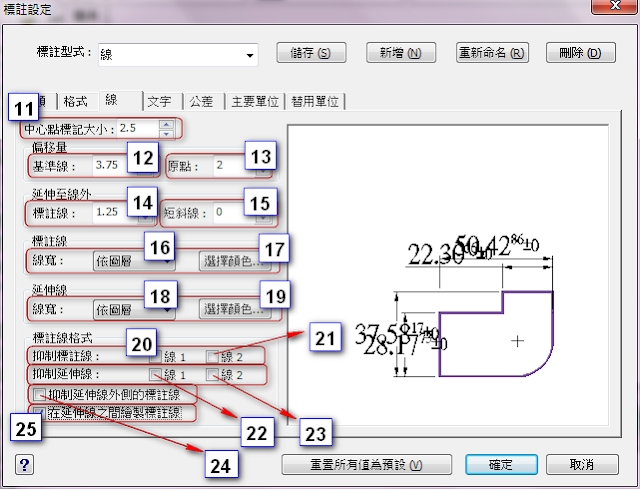

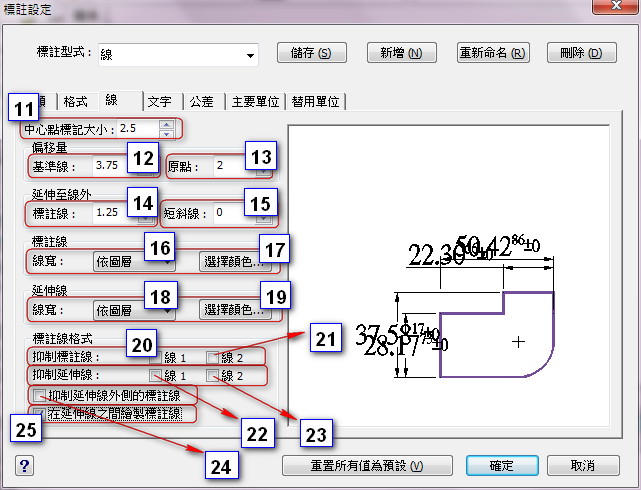

我們可以在此頁面中設定有關尺寸線與延伸線及中心點的所有設定，諸如下述：

11.DIMCEN
此變數用來在圓及弧上繪出圓心符號或者是圓心線，若其值為正數，則是繪製出圓心符號，若其值為負數，則是繪製出圓心線。

12.DIMDLI
通常使用於連續標註法裡，在使用連續標註時，各尺寸線會依使用者所設定的值而產生偏移距離，這是為了避免各尺寸重疉，通常會設得比DIMTXT還要大。

13.DIMEXO
尺寸延伸線是不與物件之輪廓線相交的，DIMEXO即是控制其距輪廓線之距離。

14.DIMEXE
此變數將決定最近頂端的尺寸線與尺寸延伸線的交點之上，繼續再延伸的長度。

15.DIMDLE
此變數只使用於DIMTSZ（7）開啟時，當箭頭符號被短斜線符號取代時，DIMDLE即可用來設定尺寸線要穿出尺寸延伸線多少的距離，如下圖，此時DIMDLE設為5。

16.DIMLWD
此變數用來設定標註線之線寬值，其值所代表的呈現方式如下表所示：

-3	以預設方式決定。
-2	依圖塊設定決定。
-1	依圖層設定決定。
0至211	設定線寬由0mm至211mm。

17.DICLRD
此變數用來設定標註線、箭頭與引線之顏色，其值所代表的呈現方式如下表所示：

0	依ByBLOCK設定決定。
256	依BYLAYER設定決定。
1至255	設定由顏色代碼來控制顏色。

18.DIMLWE
此變數用來設定標註延伸線之線寬值，其值所代表的呈現方式如DIMLWD（16）之表格相同。

19.DICLRE
此變數用來設定標註延伸線之顏色，其值所代表的呈現方式如DIMCLRD（17）之表格相同。

20.DIMSD1

當此變數開啟時（ON），將不會繪製出第一條尺寸線，關閉時（OFF）將會繪製出第一條尺寸線。

21.DIMSD2
當此變數開啟時（ON），將不會繪製出第二條尺寸線，關閉時（OFF）將會繪製出第二條尺寸線。

22.DIMSE1
當此變數開啟時（ON），將不會繪製出第一條尺寸延伸線，關閉時（OFF）將會繪製出第一條尺寸延伸線。

23.DIMSE2
當此變數開啟時（ON），將不會繪製出第二條尺寸延伸線，關閉時（OFF）將會繪製出第二條尺寸延伸線。

24.DIMSOXD
此變數是用來抑制在兩延伸線外繪製尺寸標註線，這個變數要配合DIMTIX使用，也就是DIMTIX要開啟（ON）時，才有作用。假設DIMTIX開啟（ON），且標註線預計會繪於延伸線外時，在DIMSOXD開啟（ON）的情況下，結果會使尺寸標註線不被繪出。

25.DIMTOFL
當標註文字確定會放在於延伸線外側時，此變數將可設定是否在延伸線內側繪製尺寸標註線，注意，當DIMTOFL開啟（ON）時，有可能會與DIMCEN衝突，也就是DIMCEN會不顯示。
